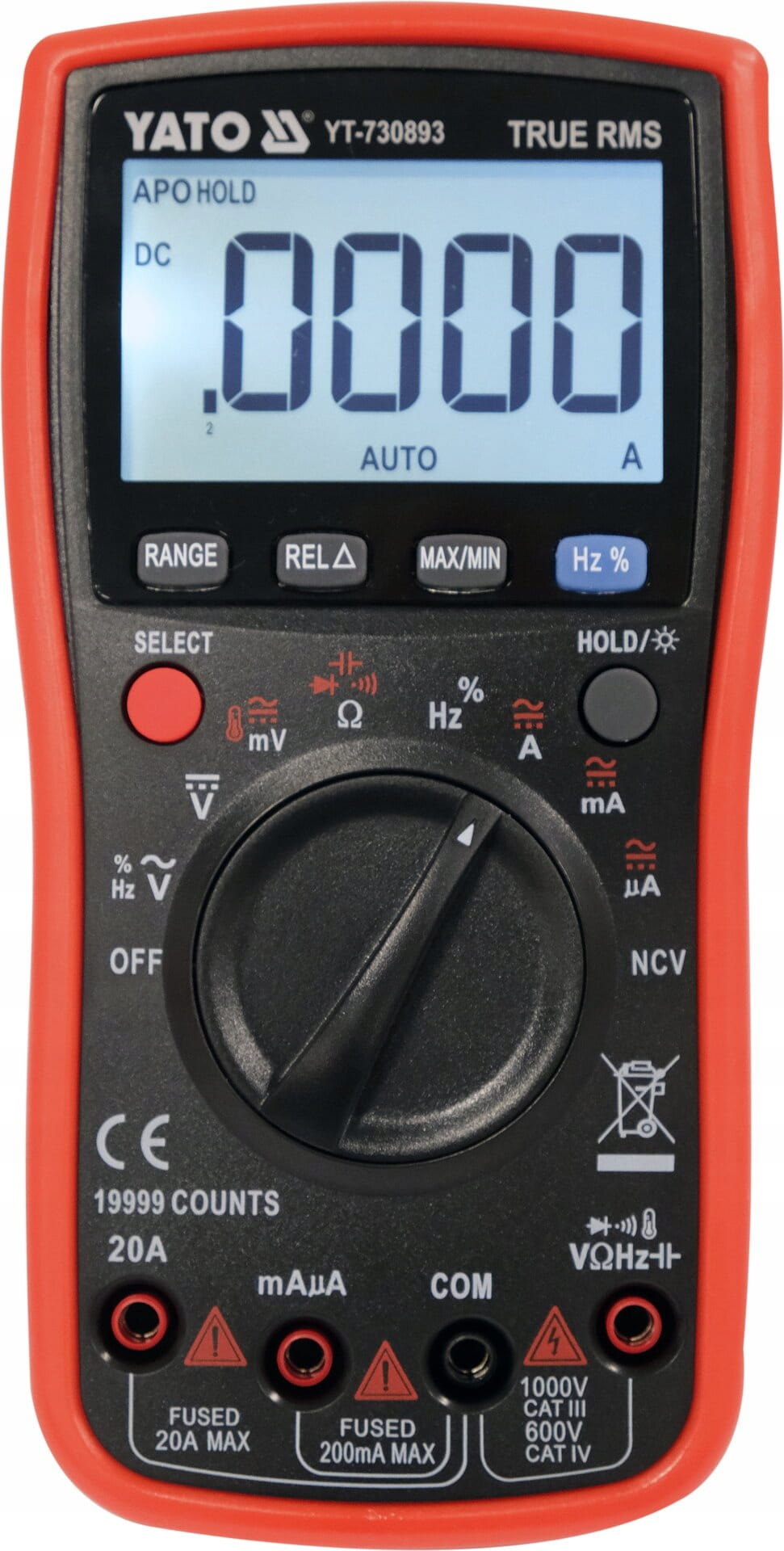

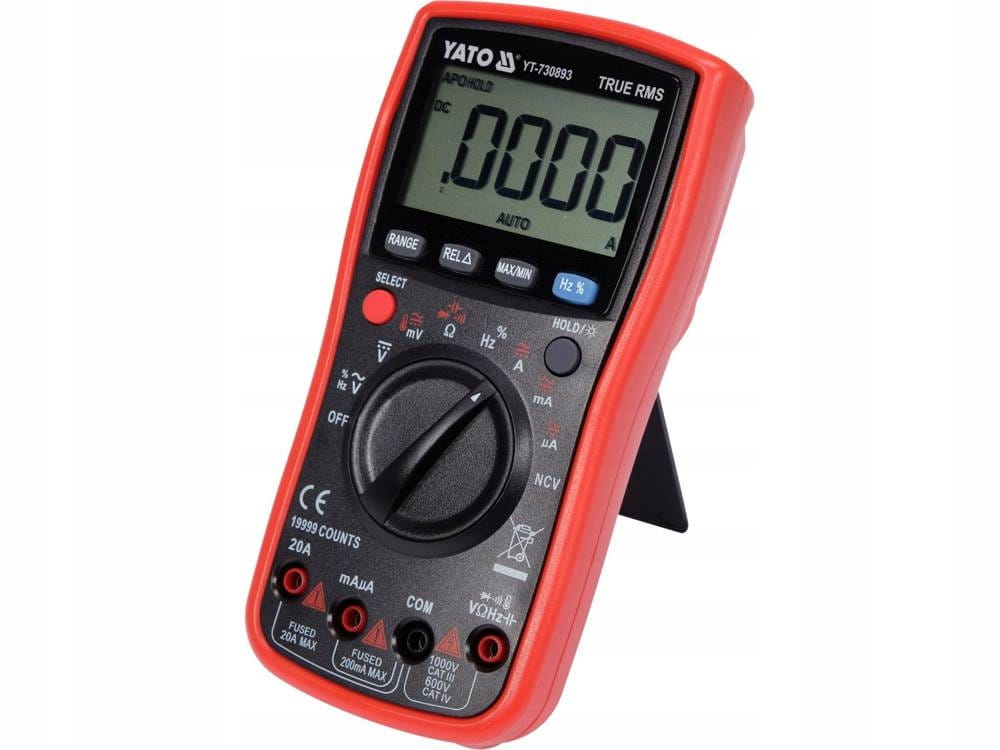

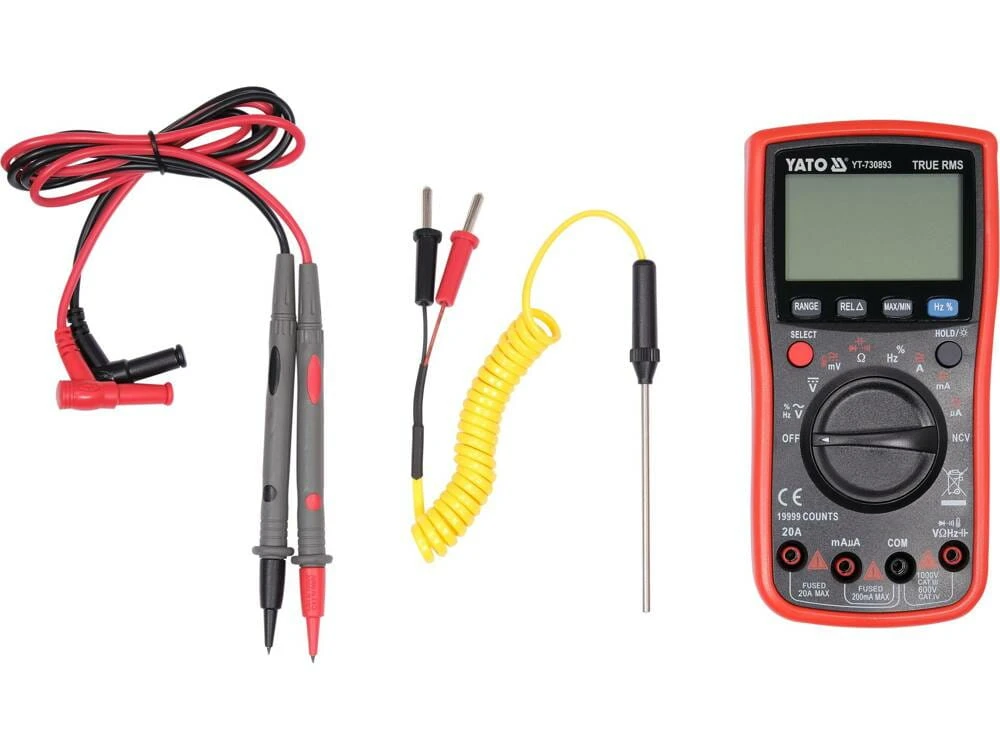

MULTIMETR CYFROWY TRUE RMS LCD Z AUTOMATYCZNYM ZAKRESEM YT-730893 YATO

Miernik uniwersalny z funkcją TRUE RMS oraz z automatycznym zakresem dla każdego pomiaru. Umożliwia wykonanie podstawowych oraz zaawansowanych pomiarów wielkości elektrycznych.

Duży wielofunkcyjny wyświetlacz LCD, szereg funkcji ułatwiających pomiary, szybkość pracy oraz przemysłową precyzję docenią zarówno elektronicy, elektrycy jak i domowi majsterkowicze.

Wbudowane funkcje:

• TRUE RMS - miernik z tą funkcją oblicza realną wartość skuteczną napięcia i natężenia prądu przemiennego zarówno dla przebiegów sinusoidalnych jak i nie sinusoidalnych. Urządzenie najpierw mierzy rzeczywistą wartość sinusoidy w kilku odstępach czasowych → następnie wyniki pomiarów podnosi do kwadratu → sumuje je → oblicza średnią → a na koniec wynik średniej pierwiastkuje. Wynik pomiaru to realna wartość skuteczna napięcia/natężenia prądu przemiennego nawet dla odkształconej sinusoidy czy przebiegu prostokątnego
• NCV - bezkontaktowe wykrywanie napięcia przemiennego metodą indukcyjną. Miernik wykrywa obecność napięcia w zaizolowanym przewodzie za pomocą czujnika NCV na czole urządzenia
• AUTO - automatyczne dopasowanie zakresu pomiaru. W przypadku pomiaru nieznanych wartości przy użyciu miernika z ręczną zmianą zakresu za pomocą pokrętła, należy wykonywać pomiary kolejno od największego zakresu aż do zakresu dającego najdokładniejszy wynik - w innym wypadku ryzykujemy uszkodzenie urządzenia. Natomiast w przypadku multimetru z funkcją AUTO wystarczy wykonać jeden pomiar a miernik automatycznie odnajdzie zakres optymalny. Miernik domyślnie uruchamia się w trybie AUTO
• RANGE - ręczna zmiana zakresu pomiaru. Przydatna funkcja przy sprawdzeniu wielu takich samych komponentów o znanej nam wartości np. seria rezystorów. Ręczne ustawienie zakresu skróci czas takich pomiarów w znacznym stopniu
• REL - użycie funkcji podczas pomiaru spowoduje wyzerowanie wyświetlacza i przyjęcie widocznej przed wyświetlaniem wartości jako poziomu odniesienia. Kolejny pomiar pokaże różnicę pomiędzy wartością zmierzoną, a zachowaną wartością odniesienia
• MAX/MIN - zachowanie na wyświetlaczu maksymalnej lub minimalnej wartości z aktualnego pomiaru
• HZ % - przycisk przy ustawieniu pokrętła w pozycji na pomiar częstotliwości zmieni ustawienia na pomiar współczynnika wypełnienia/cyklu pracy
• SELECT - zmiana trybu pomiaru np. z pomiaru napięcia AC na DC
• DATA HOLD - zachowanie na wyświetlaczu aktualnie mierzonej wartości

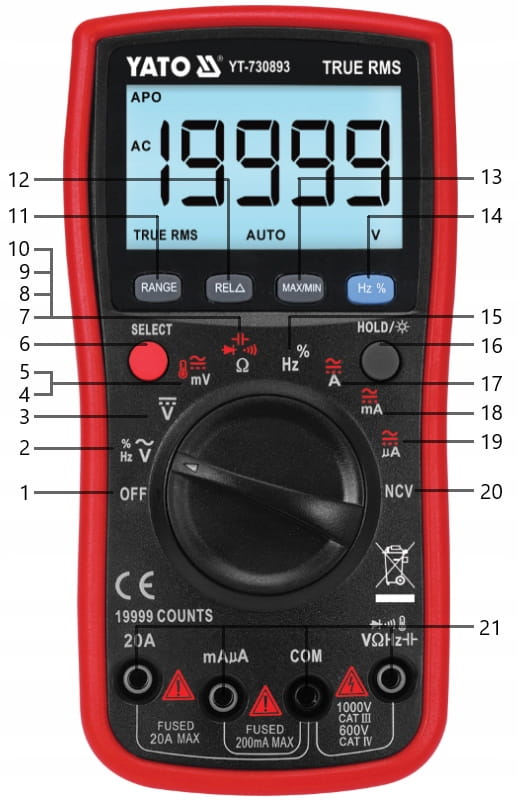

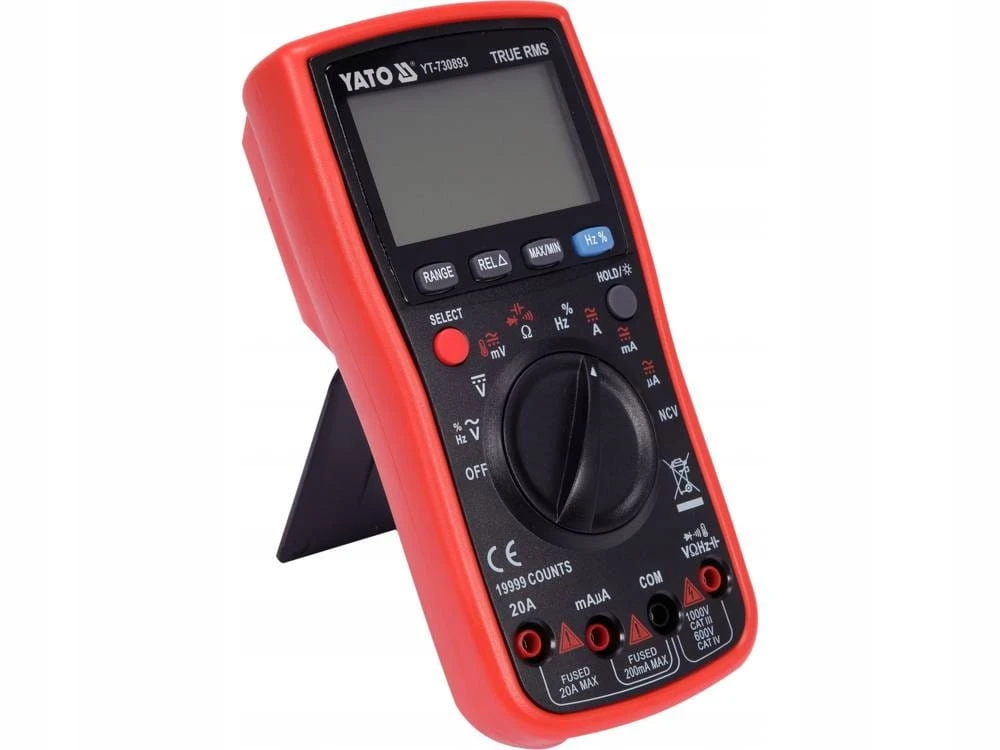

• 1. Miernik wyłączony
• 2. Pomiar napięcia AC do 750V oraz częstotliwości poniżej 100KHz
• 3. Pomiar napięcia DC do 1000V
• 4. Pomiar napięcia AC i DC w zakresie miliwoltów do 199.99mV
• 5. Pomiar temperatury od -20 do 10007C
• 6. Przycisk SELECT przełącza tryby pomiaru np. AC na DC
• 7. Pomiar rezystancji do 199.99MΩ
• 8. Pomiar pojemności kondensatora do 9,999mF
• 9. Test diody
• 10. Test ciągłości obwodu
• 11. Przycisk RANGE do ręcznej zmiany zakresu pomiaru
• 12. Przycisk REL do ustawienia wartości odniesienia
• 13. Przycisk MAX/MIN zatrzymuje na ekranie wartość maksymalną lub minimalną pomiaru
• 14. Przycisk Hz % zmienia tryb pomiaru częstotliwości na cykl pracy
• 15. Pomiar częstotliwości niskiego napięcia do 9.999MHz lub
• pomiar cyklu pracy/współczynnika wypełnienia
• 16. Przycisk HOLD zatrzymuje na ekranie aktualny pomiar
• 17. Pomiar natężenia prądu AC i DC do 19.999A
• 18. Pomiar natężenia prądu AC i DC do 199.99mA
• 19. Pomiar natężenia prądu AC i DC do 1999.9μA
• 20. Bezkontaktowe wykrywanie napięcia AC
• 21. Otwory na sondy pomiarowe

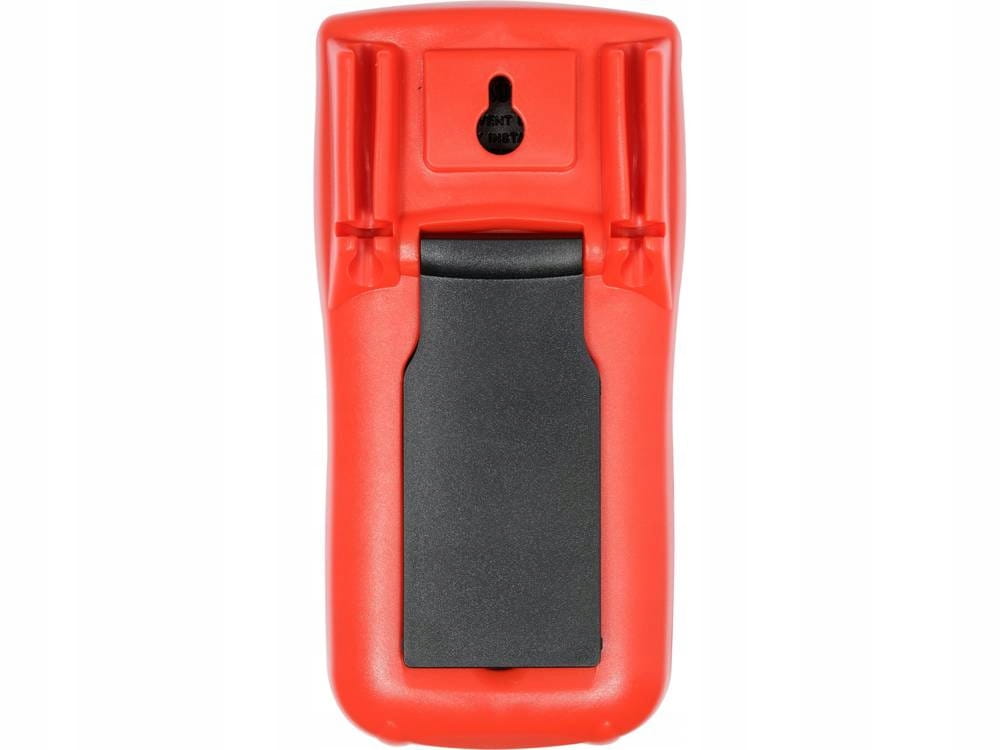

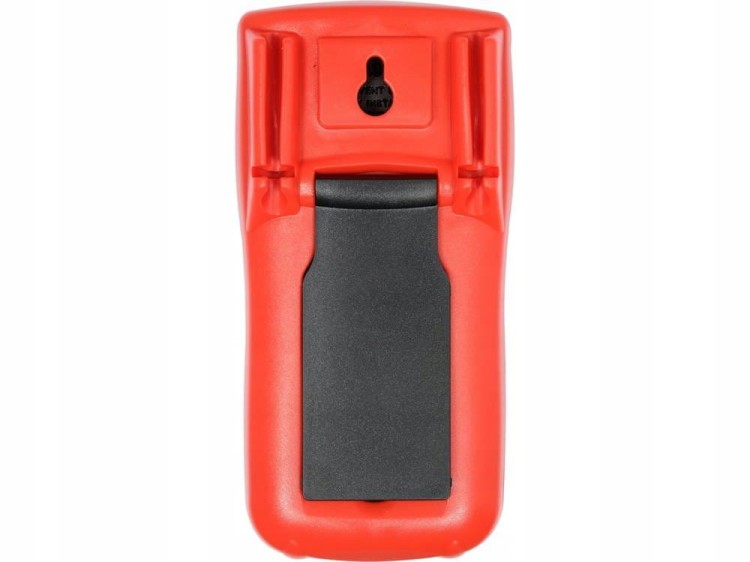

Obudowa doposażona w czerwony gumowy holster z dedykowanymi miejscami na sondy pomiarowe, dzięki któremu miernik nie wyślizgnie się łatwo z rąk oraz zminimalizuje ryzyko uszkodzeń podczas upadku.

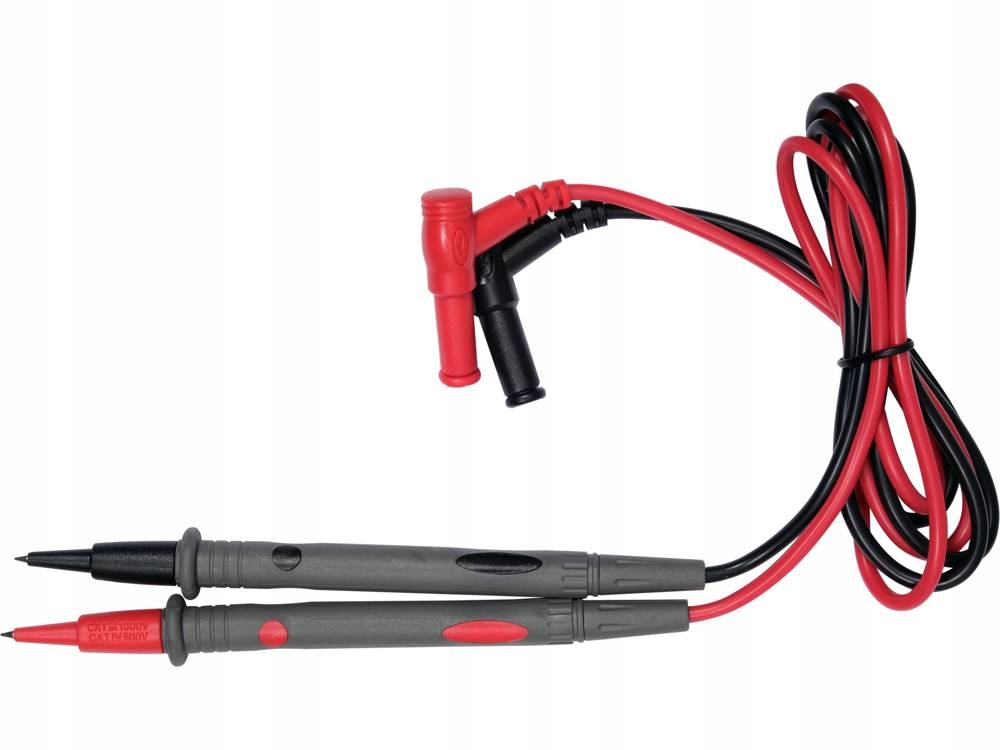

Przewody sond pomiarowych posiadają silikonową, elastyczną i odporną na wysokie temperatury izolację.

Podstawowe pomiary:

• pomiar napięcia przemiennego: A.C. 0-750V, TRUE RMS
• pomiar napięcia stałego: D.C. 0-1000V
• pomiar natężenia prądu przemiennego: A.C. 0-19,999A, TRUE RMS
• pomiar natężenia prądu stałego: D.C. 0-19,999A
• pomiar rezystancji: 0-9,999MΩ
• test diody: IF 1,8mA, UR 3,2V
• test ciągłości obwodu: 0-50Ω

Dodatkowe pomiary:

• pomiar pojemności kondensatora: 0-9,999mF
• pomiar częstotliwości: 0-9,999Mhz
• pomiar współczynnika wypełnienia: 1-99%
• pomiar temperatury: -20 do 1000°C
• bezkontaktowe wykrywanie napięcia przemiennego: NCV

Dokładności pomiaru:

Przykład wyznaczania dokładności dla pomiaru napięcia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 235V

• dokładność pomiaru miernika YT-730893 dla tego zakresu to : ±(0,3% + 3), rozdzielczość 0.1V
• obliczenia błędu pomiaru wzór: (wynik pomiaru x 0.3%) + 3 x rozdzielczość
• obliczenia: (235 x 0,3%) + 3 x 0.1 = 0,705 + 0,3 = 1,005V

Rzeczywisty wynik z uwzględnieniem błędu pomiarowego dla wskazania 235V = 235 ± 1,005V

• wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12V = 12 ± 0,009V
• wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru natężenia prądu przemiennego: 8A = 8 ± 0,067A

Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.

Dodatkowe informacje:

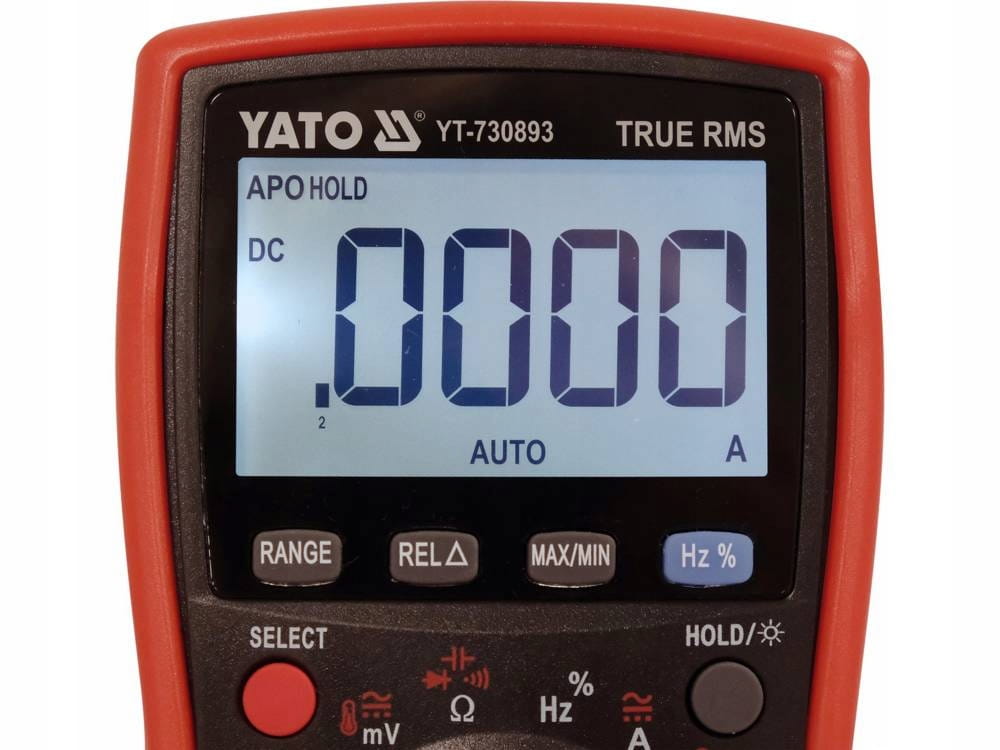

• wyświetlacz LCD, maksymalny wyświetlany wynik: 19999
• podświetlenie ekranu
• sygnał dźwiękowy w teście ciągłości obwodu dla rezystancji poniżej 50Ω
• możliwość włączenia testów diody i ciągłości obwodu osobno
• sondy pomiarowe o długości 14,5 cm
• długość przewodu wraz z sondami: 97 cm
• średnica przewodu wraz z izolacją: 3,5 mm

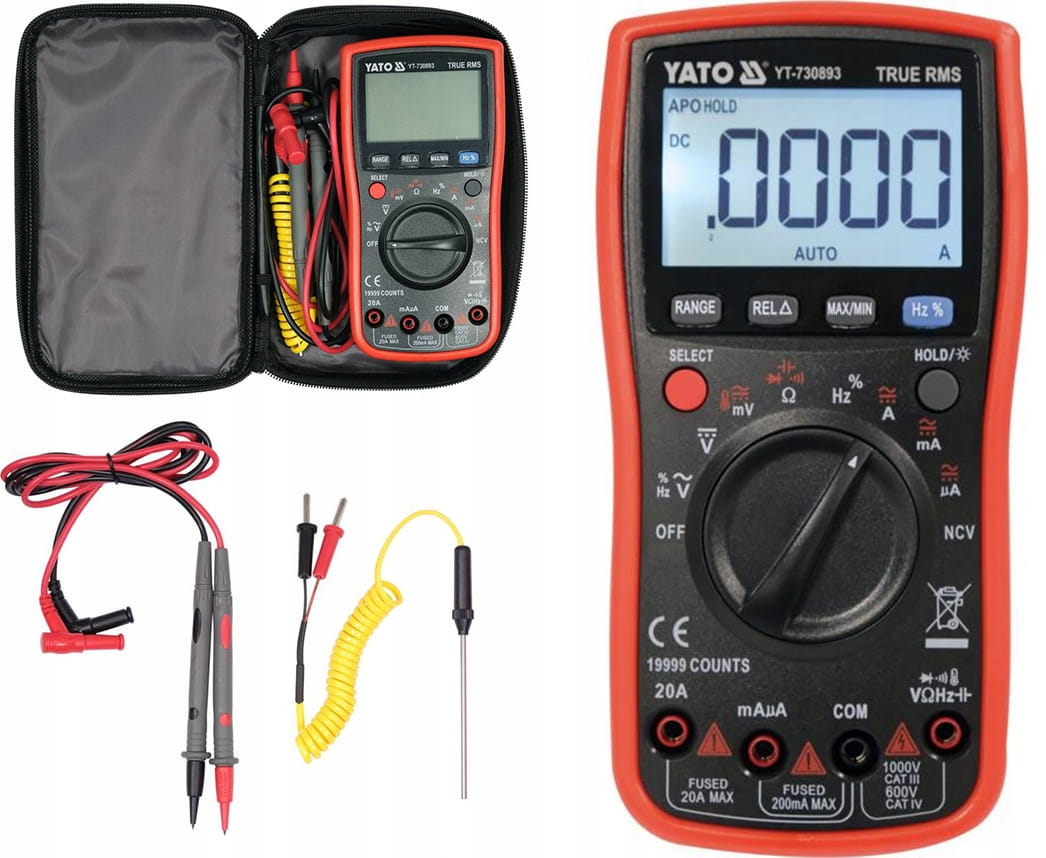

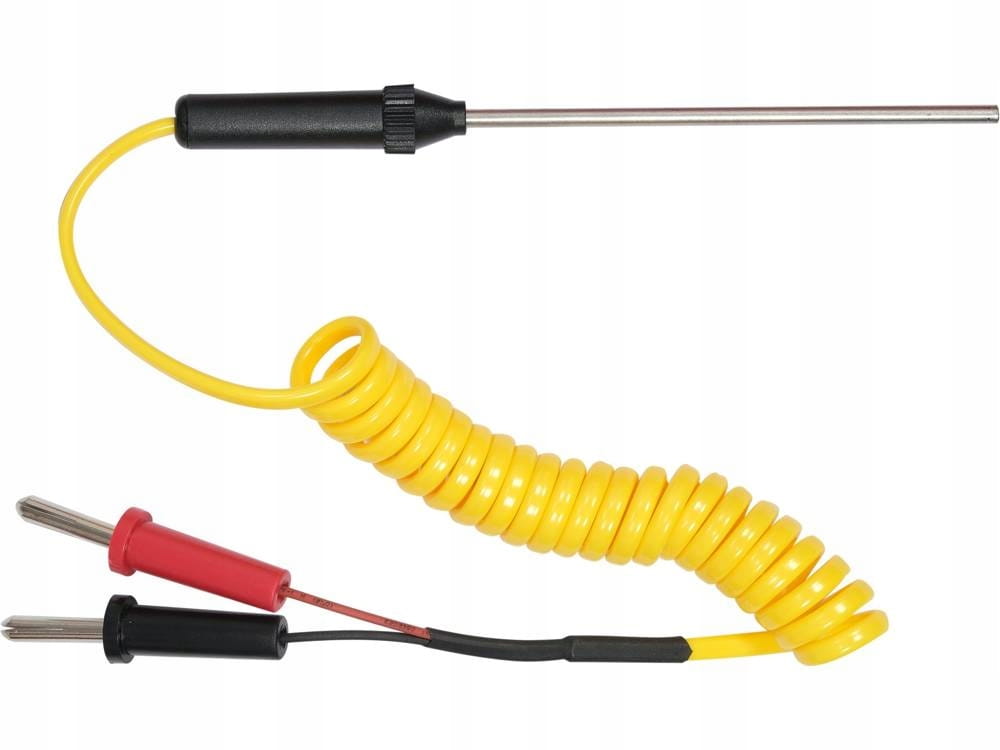

• sonda immersyjna do pomiaru temperatury
• konstrukcja z zabezpieczeniami przeciążeniowymi
• obudowa z tworzywa ABS
• automatyczne wyłączenie się miernika po 15 minutach bezczynności
• możliwość wyłączenia trybu automatycznego wyłączenia urządzenia
• wskaźnik niskiego poziomu baterii
• zasilanie: dwie baterie 1.5V(AA)

• Wymiary: 180x90x45 mm
• Zasilanie: bateryjne
• Masa: 0.319 kg
• Rodzaj wyświetlacza: LCD
• Podświetlenie LED: TAK
• Wskaźnik niskiego poziomu baterii: tak
• Sygnał dźwiękowy: tak
• Zakres wyświetlacza: 19999
• Wyłączanie automatyczne: 15 min
