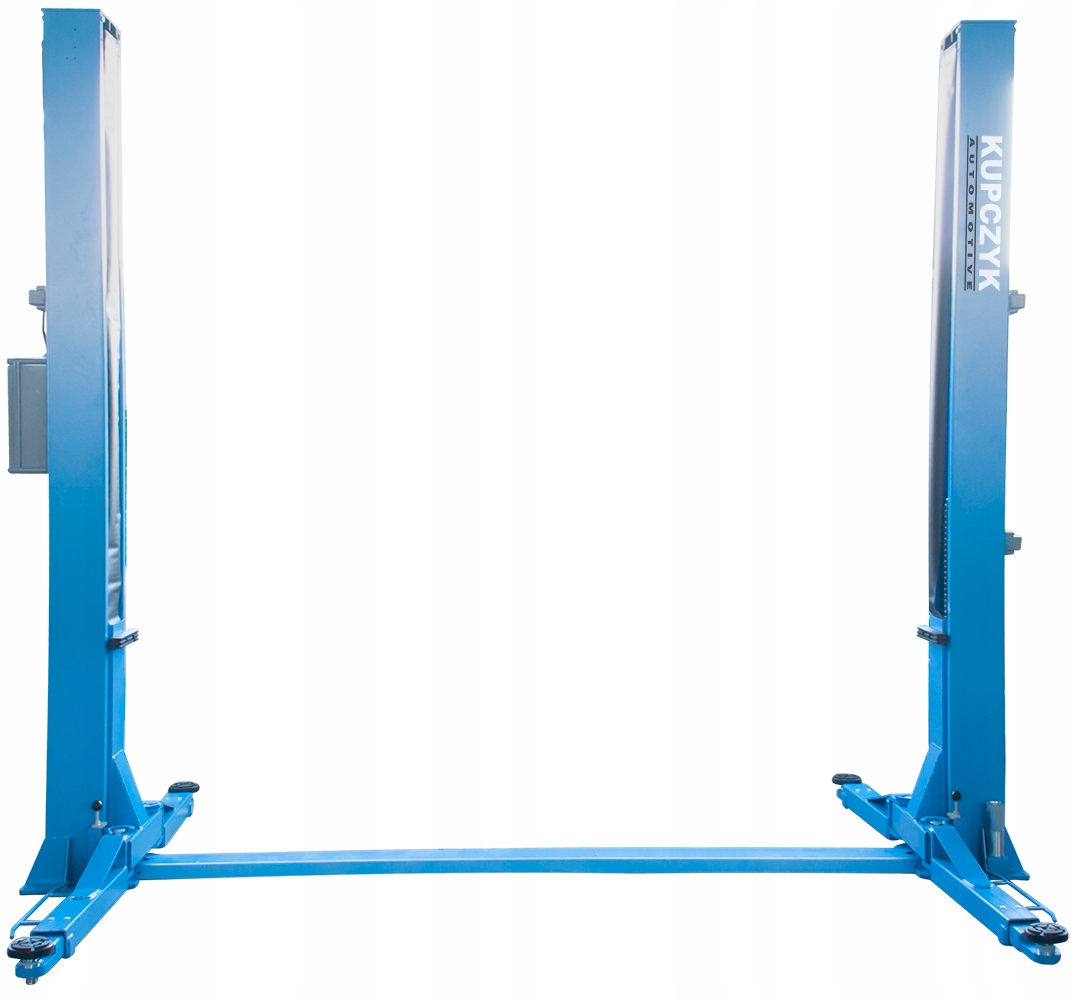

Automatyczny podnośnik dwukolumnowy 4 Tony Kupczyk

Model - KP-4000A

Podnośnik o udźwigu 4000kg przeznaczony jest do pracy z pojazdami osobowymi i dostawczymi których, całkowita masa nie przekracza 4 ton.

Stabilność podnośnika i unoszonego pojazdu gwarantuje wzmocniona konstrukcja elementów nośnych  Zastrzały boczne ramy również mają znaczący wpływ na stabilność układu za sprawą zwiększenia powierzchni styku podnośnika z podłożem i optymalizują rozkład masy unoszonego pojazdu.

Podnośnik wyposażony jest w system automatycznych blokad bezpieczeństwa, który został stworzony z myślą o bezpieczeństwie i wygodzie użytkownika.

Sterowanie podnoszenia i opuszczania odbywa się za pomocą przycisków na panelu sterującym bez konieczności zwalniania blokad przy kolumnach. Obie kolumny posiadają elektromagnesy, które automatycznie zwalniają blokady po wciśnięciu przycisku na panelu sterującym. Rozwiązanie to uniemożliwia niekontrolowane opuszczanie pojazdu przez operatora.

Gwarantem uniwersalności podnośnika jest zmodernizowana konstrukcja łap nośnych, obniżony punkt chwytu umożliwia prace z autami o niskim zawieszeniu, a adaptery podwyższające doskonale sprawdzają się podczas unoszenia pojazdów terenowych i dostawczych. Zakres długości ramion umożliwia prace z pojazdami o zróżnicowanych rozstawach punktów podparcia znacząco wpływając na bezpieczeństwo użytkowania.

Montaż został uproszczony poprzez pre-instalację większości elementów już na etapie produkcji, a podnośnik zawiera komplet kotew montażowych.

Parametry Techniczne:

• Moc silnika - 2.2 [KW]
• Nośność - 4000 [kg]
• Maks. wysokość unoszenia - 2040 [mm]
• Czas unoszenia / opuszczania 55/30 [s]
• Minimalna wysokość ramienia 120 [mm]
• Zakres długości ramion:
• - Przód 730 mm-1100 mm
• - Tył 920 mm-1420mm

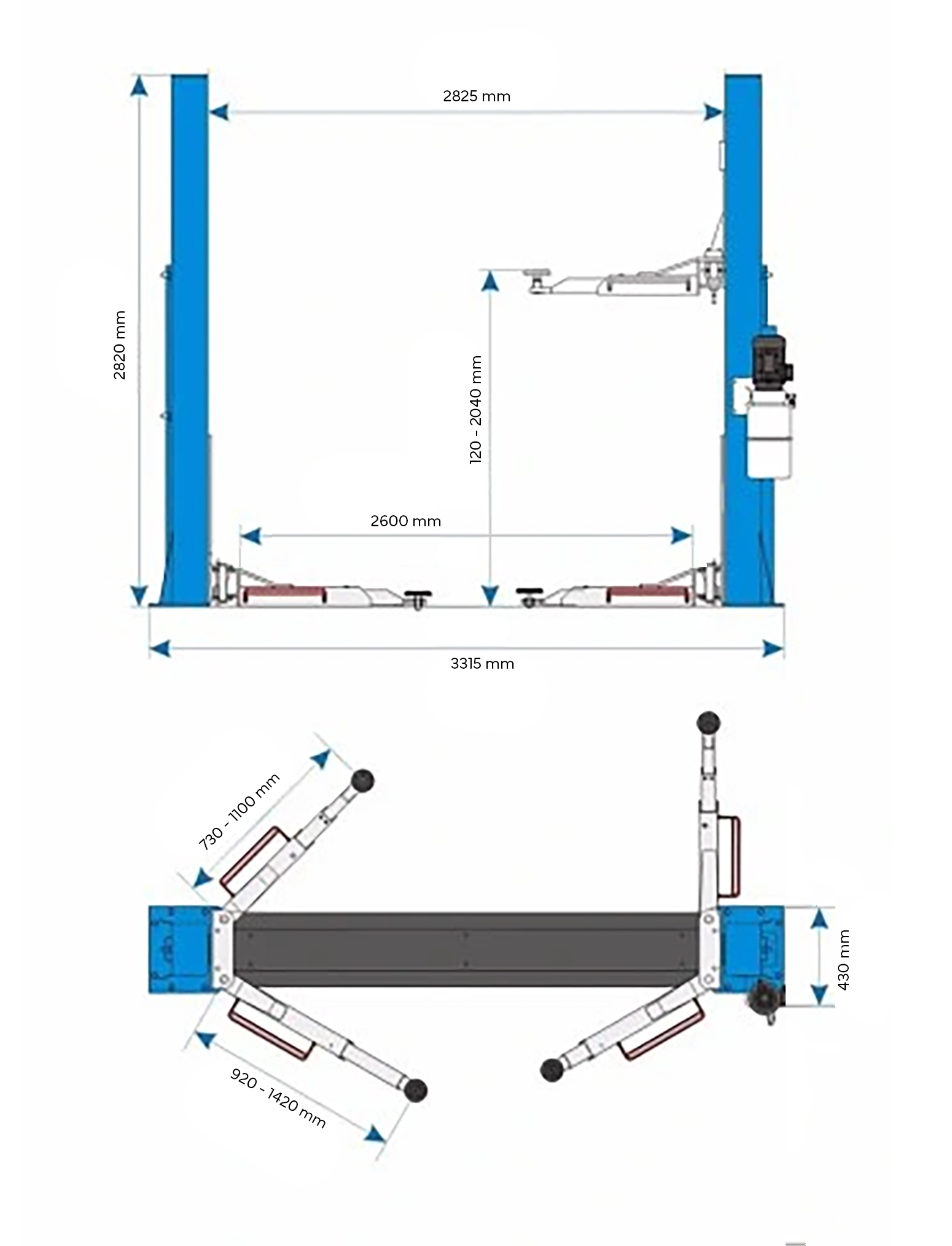

• Szerokość między kolumnami (wewnętrzna) 2825 [mm]
• Szerokość między kolumnami (zewnętrzna) 3315 [mm]
• Szerokość między wózkami podnośnika 2600 mm
• Poziom hałasu ≤ 70 [dB]
• Zasilanie 400 [V]

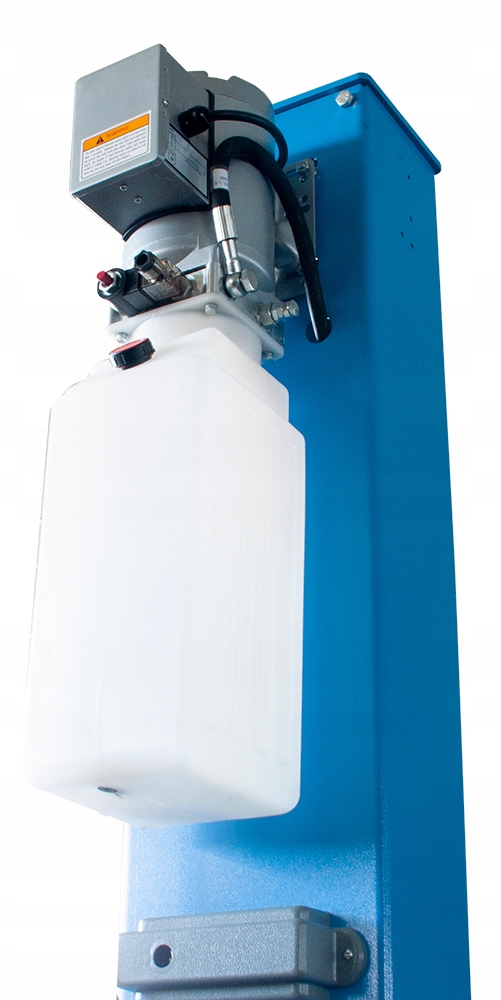

• Rodzaj napędu - elektro-hydrauliczny
• Ilość oleju hydraulicznego - 10 [L]
• Waga - 620 [kg]
• System blokad - poczwórna automatyczna elektro-magnetyczna
• Typ oleju hydraulicznego - 46 (32)
• Wysokość kolumn - 2820 [mm]

Przygotowanie podłoża

• Grubość posadzki dla podnośnika z ramą wzmacniająca - 20 cm
• Rodzaj betonu - B25
• Wymiar podłoża pod podnośnik (jednolita płyta) - 1m x 4m

Główne cechy:

• udźwig 4000kg dwu-segmentowe łapy
• Wysuwane platformy zwiększające powierzchnie podnośnika
• obniżony punkt chwyt podprogowego z regulacją wysokości
• zautomatyzowana obsługa
• stabilna wzmocniona konstrukcja
• automatyczne blokady bezpieczeństwa
• uproszczony montaż
• rama wzmacniająca
• kotwy montażowe w zestawie

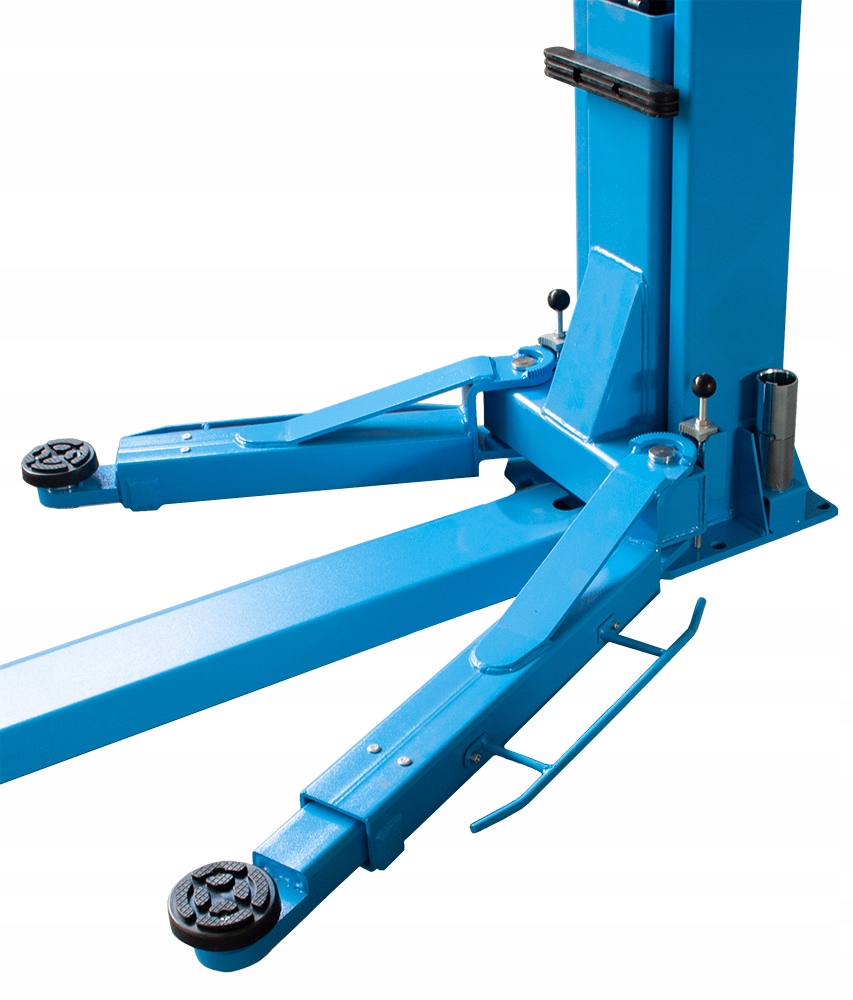

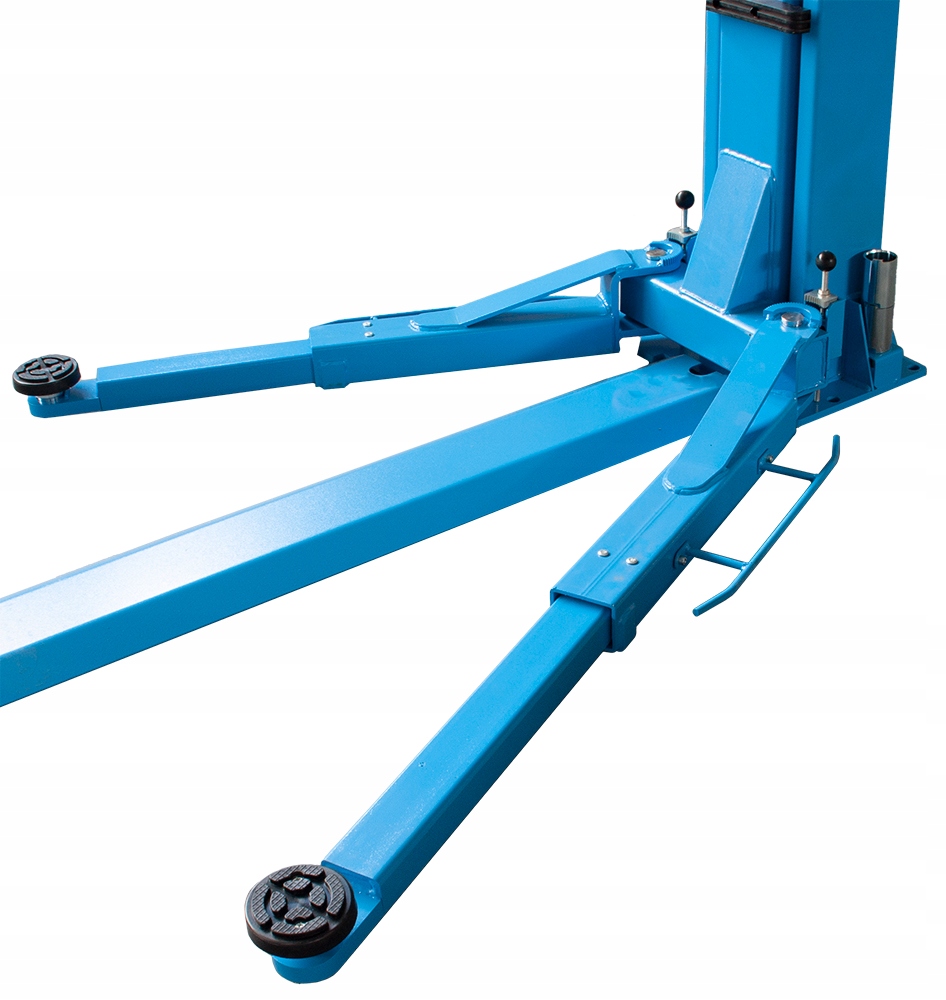

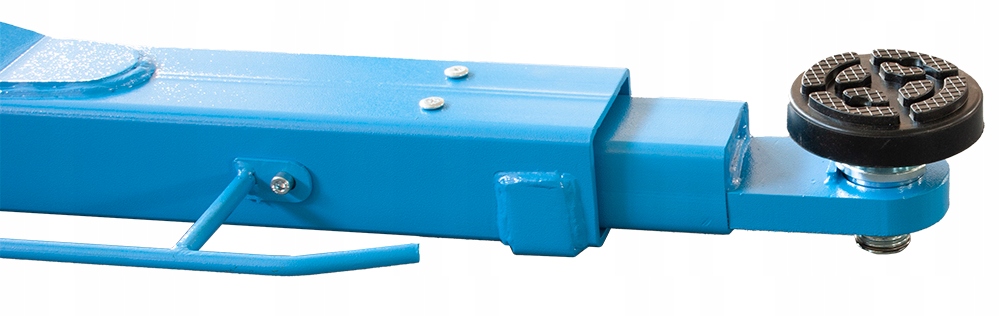

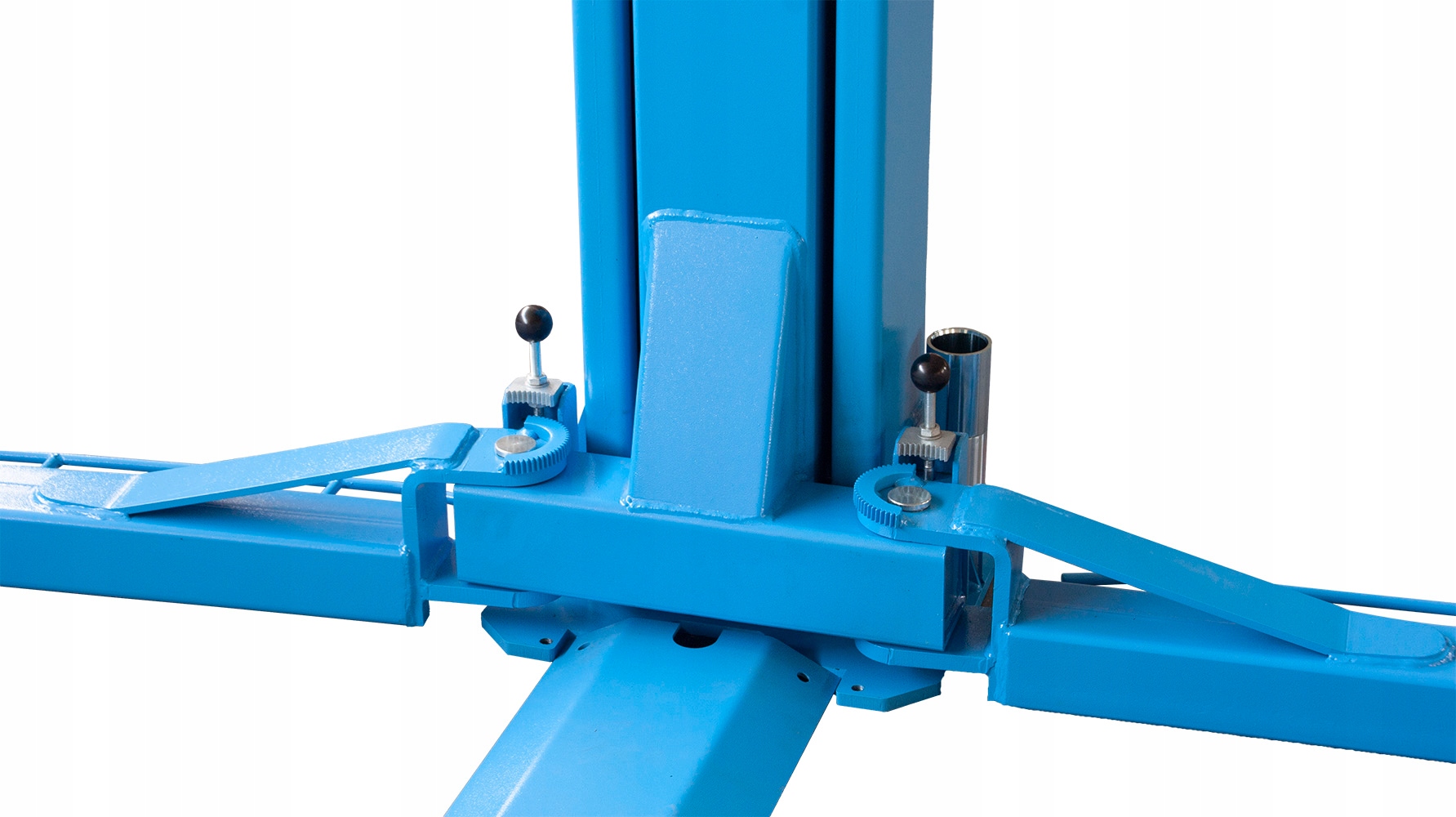

Ramiona podnośnika

Podnośnik posiada asymetryczne ramiona (przednie dwu-segmentowe - krótsze, tylne dwu-segmentowe dłuższe).

Zakres regulacji ramion:

• Ramiona przednie: 720 mm - 1100 mm
• Ramiona tylne: 930 mm - 1430 mm

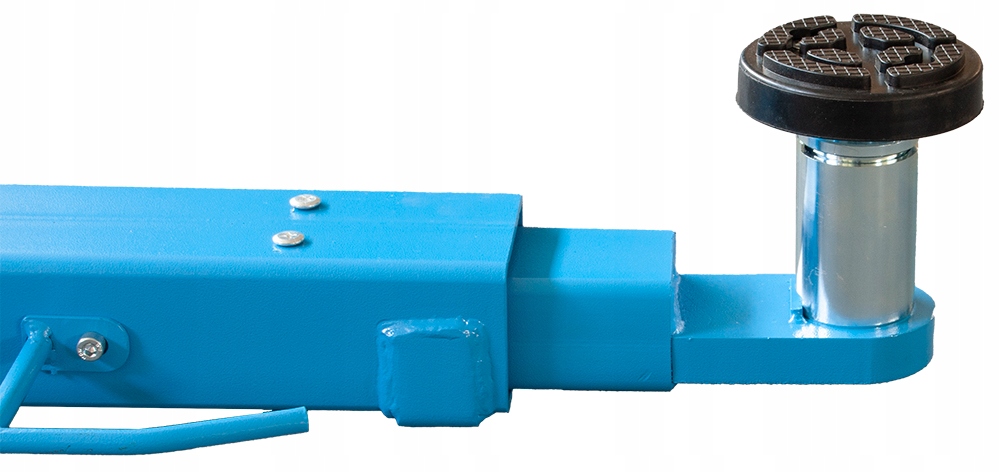

Podkładki gumowe posiadają regulację wysokości

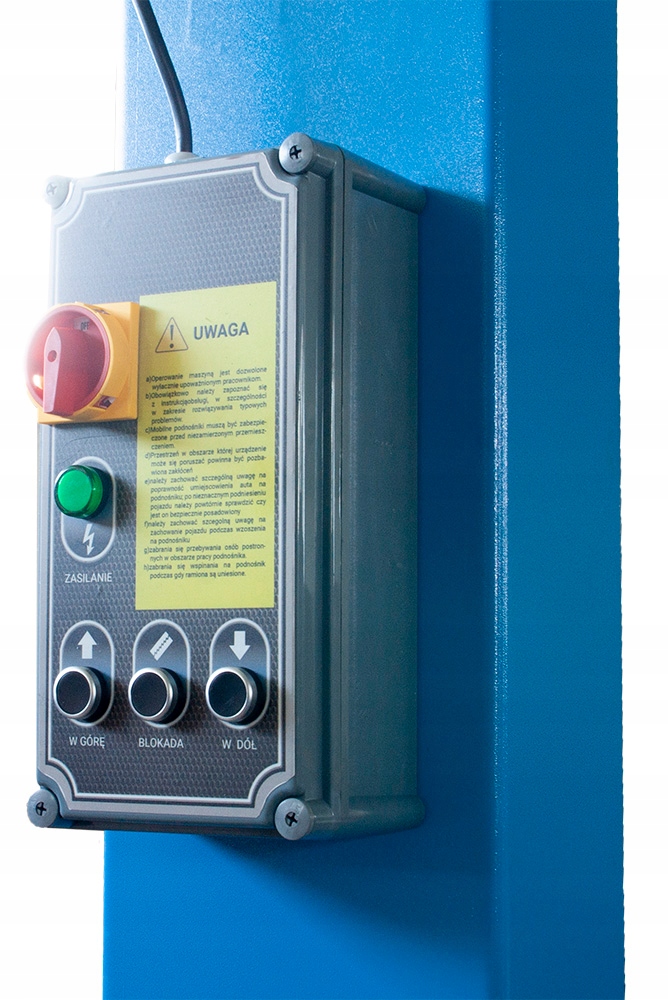

Sterowanie podnośnikiem

Panel sterujący składa się z 3 przycisków:

• Góra - unoszenie
• Dół - opuszczanie
• Blokada - opuszczanie na blokady
• Kontrolki zasilania
• Włącznika zasilania

W zestawie:

• Dokumenty pozwalające zgłosić podnośnik do UDT
• Instrukcja obsługi w języku polskim
• Kotwy montażowe
• 10 litrów oleju

Bezpieczeństwo użytkowania KP-4000A

• Wyłącznik krańcowy zatrzymujący samochód po osiągnięciu maksymalnej wysokości
• Zawór awaryjnego opuszczania (w razie braku zasilania)
• Automatyczne zapadki zabezpieczające wózki przez opuszczeniem

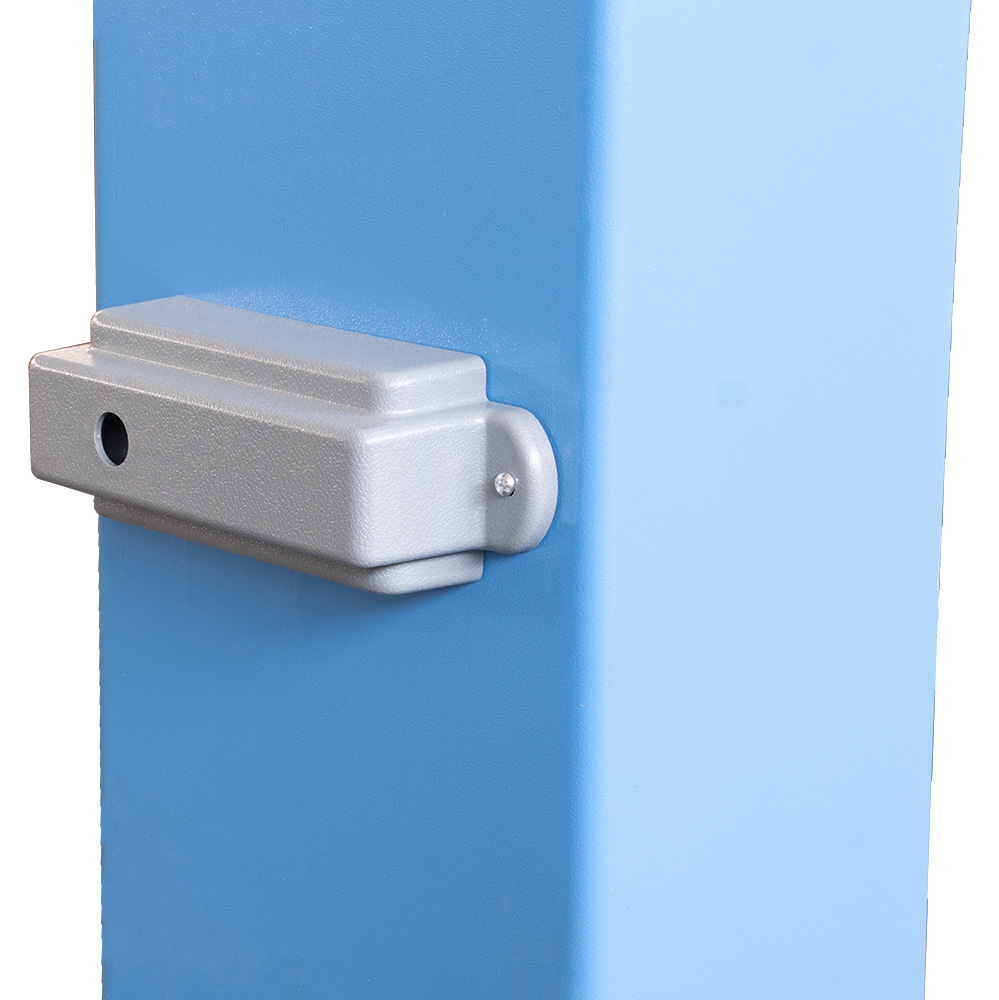

• Osłony gumowe chroniące drzwi przed obiciem
• Automatyczne blokowanie ramienia podczas podnoszenia oraz automatyczne odblokowywanie ramienia, po puszczeniu na dół.
